Cilindro Pneumático Iso15552 Diâmetro Ø32 X 25 mm de Curso
-
- 1x de R$ 275,98 sem juros
- 2x de R$ 137,99 sem juros
- 3x de R$ 91,99 sem juros
- 4x de R$ 68,99 sem juros
- 5x de R$ 55,19 sem juros
- 6x de R$ 45,99 sem juros
- 7x de R$ 46,53
- 8x de R$ 41,54
- 9x de R$ 37,70
- 10x de R$ 34,65
-
R$ 248,38
-
R$ 248,38

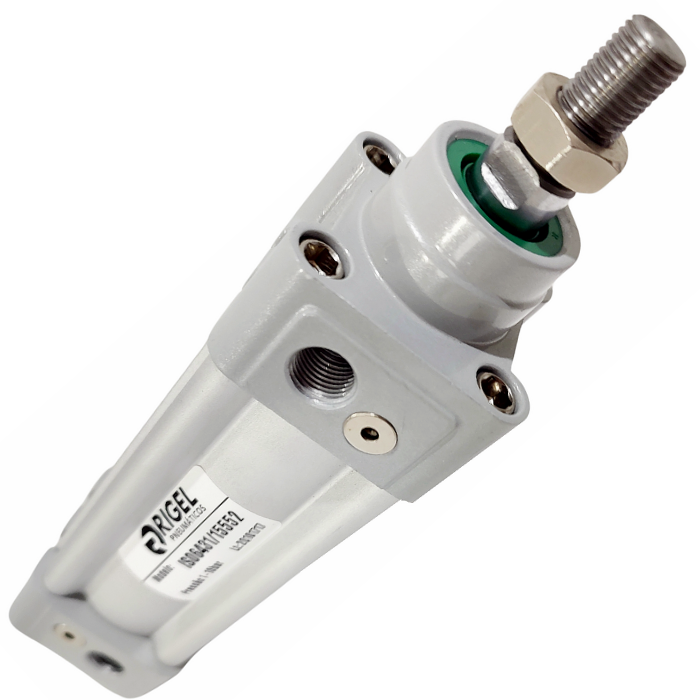

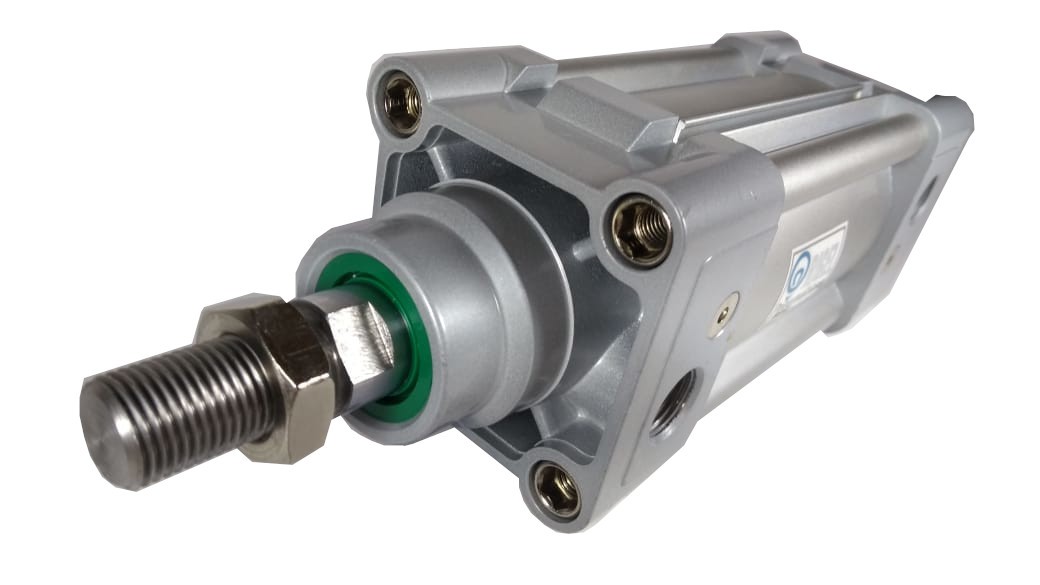

Cilindro pneumático ISO 15552 Ø32 x 25 mm de dupla ação, com amortecimento pneumático ajustável e êmbolo magnético, projetado para aplicações industriais com pressão de trabalho entre 1 e 10 bar, compatível com padrões ISO para intercambiabilidade dimensional em sistemas automatizados e manutenção industrial.
Conformidade Normativa e Intercambiabilidade
Cilindro pneumático projetado conforme a norma ISO 15552, que estabelece padronização dimensional para interfaces de montagem, fixação e conexões em atuadores lineares industriais.
Atende também aos referenciais ISO 6431 e VDMA 24562, assegurando compatibilidade com sistemas existentes e intercambiabilidade entre componentes de diferentes fabricantes que seguem o mesmo padrão construtivo.
A conformidade com essas normas permite aplicação em substituições técnicas de campo, mantendo alinhamento mecânico, interface de fixação e integração com acessórios padrão, desde que respeitados os parâmetros de diâmetro, curso, conexões e condições operacionais do sistema.
Intercambiabilidade em Aplicações Industriais
A padronização conforme ISO 15552 viabiliza o uso deste cilindro como alternativa técnica em:
-
Manutenção corretiva com substituição de atuadores existentes
-
Retrofit de máquinas com atualização de componentes pneumáticos
-
Padronização de estoque e redução de dependência de fabricantes específicos
-
Integração em projetos OEM com base em dimensões normalizadas
A validação da substituição deve considerar compatibilidade dimensional e condições reais de operação, garantindo desempenho equivalente dentro dos limites do sistema.
Características construtivas
Fabricado com haste em aço SAE 1045 cromado, camisa em alumínio e vedações em Buna-N (NBR), proporcionando resistência mecânica e vedação adequada para ar comprimido filtrado.
O sistema de amortecimento pneumático ajustável atua na fase final do deslocamento, reduzindo impacto estrutural e prolongando a vida útil do conjunto.
O êmbolo magnético permite integração com sensores tipo reed padrão ISO, viabilizando controle deposição sem contato mecânico externo.
Compatível com acessórios de fixação padrão ISO 15552
Princípio de Funcionamento
Nos modelos de dupla ação, o ar comprimido é direcionado de forma alternada para as câmaras A (avanço) e B (retorno).
Ao pressurizar uma câmara e liberar a outra, o sistema produz o movimento preciso da haste, permitindo empurrar, tracionar, posicionar e repetir ciclos com alta repitibilidade.
Critérios de seleção (como escolher este cilindro)
Para especificação adequada, considerar:
-
Carga real aplicada (com fator de segurança ≥ 20%)
-
Pressão disponível na linha
-
Frequência de ciclo
-
Necessidade de controle de impacto
-
Tipo de fixação
-
Alinhamento estrutural
-
Presença de sensores de posição
Aplicações Típicas
-
Máquinas de embalagem
-
Sistemas de fixação e prensagem leve
-
Linhas de montagem automatizadas
-
Equipamentos OEM
-
Sistemas de movimentação linear
-
Retrofits industriais
Cálculo de Força para Cilindros Pneumáticos
Para dimensionamento mais preciso, utilize a calculadora de força e avalie a relação entre pressão de trabalho, diâmetro do cilindro e força teórica gerada na aplicação.
Acessar calculadora de força para cilindros pneumáticos. (abre em nova aba)
Tabela Teórica de Força – Cilindro Pneumático Iso15552 Diâmetro Ø32 x 25 mm Rigel Pneumáticos
|
Pressão |
Avanço (kgf) |
Retorno (kgf) |
|
2 bar |
16 kgf |
13 kgf |
|
3 bar |
24 kgf |
20 kgf |
|
4 bar |
32 kgf |
27 kgf |
|
5 bar |
40 kgf |
34 kgf |
|
6 bar |
48 kgf |
41 kgf |
|
7 bar |
56 kgf |
48 kgf |
|
8 bar |
64 kgf |
55 kgf |
Valores teóricos considerando eficiência ideal do sistema.
Os valores apresentados na tabela de força são teóricos, calculados com base na pressão aplicada e área efetiva do êmbolo, desconsiderando perdas do sistema.
Na aplicação real, devem ser considerados:
-
Perdas por atrito interno e vedação
-
Variações de pressão na linha
-
Condições dinâmicas do movimento
-
Eficiência do sistema pneumático
Por este motivo, a força efetiva disponível na aplicação será inferior aos valores teóricos indicados.
Precisa validar o dimensionamento ou substituir um cilindro padrão ISO 15552 ?
Envie os parâmetros de carga, pressão e aplicação para validação de compatibilidade e dimensionamento conforme padrão ISO 15552.
Atendimento via WhatsApp, telefone ou e-mail.
Segunda a sexta, das 9h às 17h30.
Ficha Técnica Cilindro Pneumático ISO 15552 Ø32 x 25 mm
|
Parâmetro Técnico |
Especificação |
|
Tipo |
Cilindro pneumático dupla ação |
|
Norma |
ISO 15552 / ISO 6431 / VDMA 24562 |
|
Materiais |
Haste SAE 1045 cromado / Camisa em alumínio |
|
Diâmetro da Haste |
12 mm |
|
Rosca da Haste |
Macho M10 x 1,25 |
|
Vedações |
Buna-N (NBR) |
|
Fluido de Operação |
Ar comprimido filtrado |
|
Pressão de Trabalho |
1 a 10 bar |
|
Temperatura de Operação |
-10°C a 80°C |
|
Diâmetro do Êmbolo |
Ø32 mm |
|
Curso |
25 mm |
|
Rosca de Conexão |
1/8 BSP |
|
Amortecimento |
Ajustável |
|
Êmbolo Magnético |
Sim |
|
Compatibilidades |
Sensores magnéticos padrão ISO |
|
Marca |
Rigel Pneumáticos |

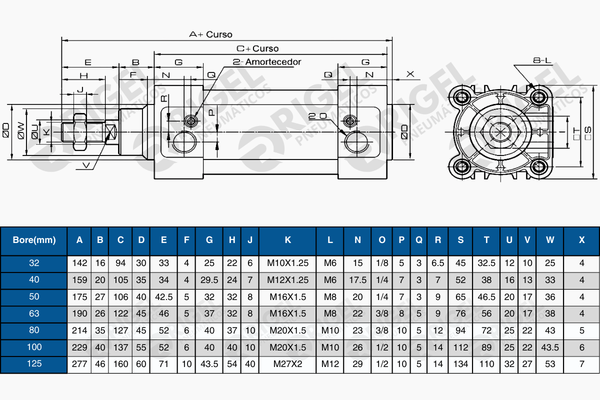

Dimensional conforme ISO 15552
Impacto Operacional
O amortecimento pneumático ajustável atua na desaceleração progressiva no final do curso, reduzindo a energia de impacto transmitida à estrutura e aos elementos de fixação, minimizando desgaste de componentes internos e vibração no conjunto mecânico.
O êmbolo magnético permite monitoramento de posição sem contato mecânico, viabilizando integração com sensores e aumentando a confiabilidade do processo.
Limitações Técnicas
-
Não indicado para fluidos agressivos
-
Não recomendado para temperaturas superiores a 80°C
-
Requer ar comprimido tratado
-
Não substitui atuadores hidráulicos em aplicações de alta carga
Garantia & Condições de Fornecimento
-
Produto novo
-
Nota fiscal
-
Garantia de fábrica: 90 dias contra defeitos de fabricação
Envio para todo território nacional
Cilindro pneumático ISO 15552 Ø32 x 25 mm com amortecimento ajustável e êmbolo magnético, indicado para aplicações em automação industrial, linhas de montagem, sistemas OEM e substituição padrão ISO 15552 / ISO 6431 / VDMA 24562.
