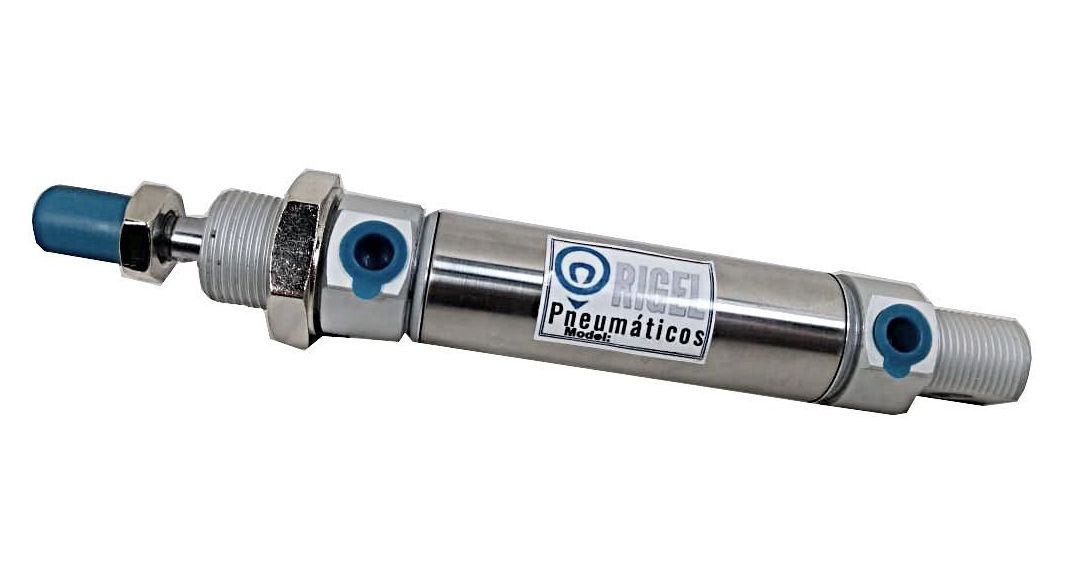

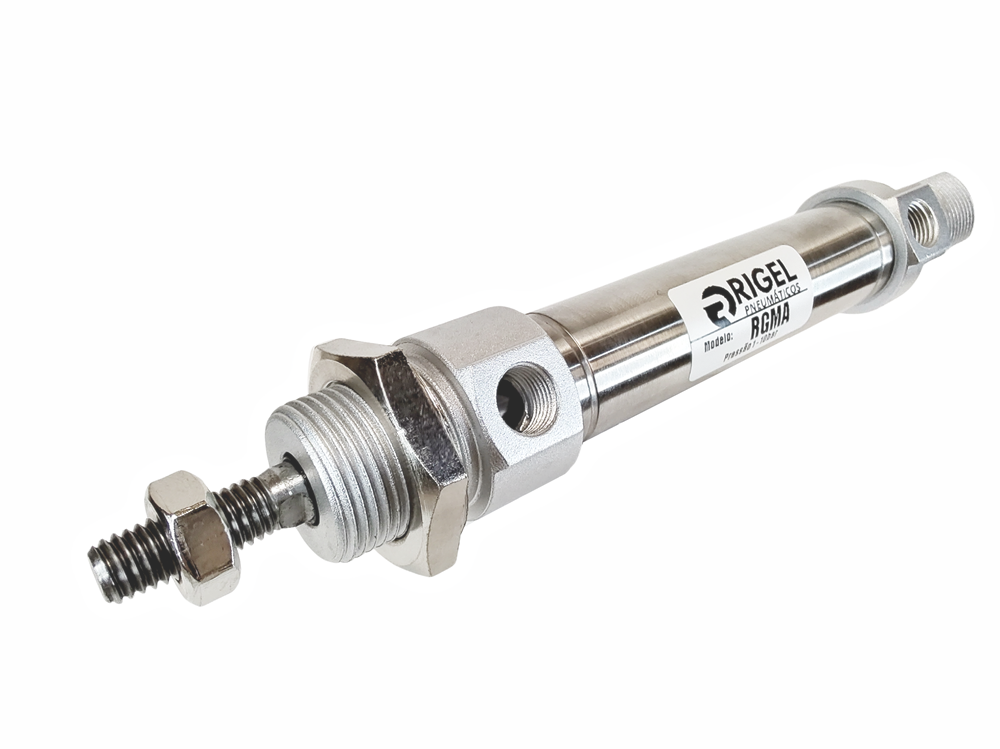

Cilindro pneumático mini iso 6432 dupla ação ø12 x 40 mm curso

Conformidade Normativa e Intercambiabilidade

Cilindro pneumático projetado conforme a norma ISO 6432, que estabelece padronização dimensional para interfaces de montagem, fixação e conexões em atuadores lineares industriais, assegurando compatibilidade com sistemas existentes e intercambiabilidade entre componentes de diferentes fabricantes que seguem o mesmo padrão construtivo.

A conformidade com essas normas permite aplicação em substituições técnicas de campo, mantendo alinhamento mecânico, interface de fixação e integração com acessórios padrão, desde que respeitados os parâmetros de diâmetro, curso, conexões e condições operacionais do sistema.

Intercambiabilidade em Aplicações Industriais

A padronização conforme ISO 6432 viabiliza o uso deste cilindro como alternativa técnica em:

• Manutenção corretiva com substituição de atuadores existentes

• Retrofit de máquinas com atualização de componentes pneumáticos

• Padronização de estoque e redução de dependência de fabricantes específicos

• Integração em projetos OEM com base em dimensões normalizadas

A validação da substituição deve considerar compatibilidade dimensional e condições reais de operação, garantindo desempenho equivalente dentro dos limites do sistema.

Características construtivas

Fabricado com haste em aço SAE 1045 cromado, camisa em Inox e vedações em Buna-N (NBR), proporcionando resistência mecânica e vedação adequada para ar comprimido filtrado.
O êmbolo magnético permite integração com sensores tipo reed padrão ISO, viabilizando controle deposição sem contato mecânico externo.

Compatível com acessórios de fixação padrão ISO 6432

Princípio de Funcionamento

Nos modelos de dupla ação, o ar comprimido é direcionado de forma alternada para as câmaras A (avanço) e B (retorno).
Ao pressurizar uma câmara e liberar a outra, o sistema produz o movimento preciso da haste, permitindo empurrar, tracionar, posicionar e repetir ciclos com alta repitibilidade.

Critérios de seleção (como escolher este cilindro)

Para especificação adequada, considerar:

• Carga real aplicada (com fator de segurança ≥ 20%)

• Pressão disponível na linha

• Frequência de ciclo

• Necessidade de controle de impacto

• Tipo de fixação

• Alinhamento estrutural

• Presença de sensores de posição

• Máquinas de embalagem

• Sistemas de fixação e prensagem leve

• Linhas de montagem automatizadas

• Equipamentos OEM

• Sistemas de movimentação linear

• Retrofits industriais

Para dimensionamento mais preciso, utilize a calculadora de força e avalie a relação entre pressão de trabalho, diâmetro do cilindro e força teórica gerada na aplicação.

Acessar calculadora de força para cilindros pneumáticos. (abre em nova aba)

Tabela Teórica de Força – Cilindro Pneumático Mini Iso 6432 Diâmetro Ø12 Rigel Pneumáticos

Valores teóricos considerando eficiência ideal do sistema.

Os valores apresentados na tabela de força são teóricos, calculados com base na pressão aplicada e área efetiva do êmbolo, desconsiderando perdas do sistema.

Na aplicação real, devem ser considerados:

• Perdas por atrito interno e vedação

• Variações de pressão na linha

• Condições dinâmicas do movimento

• Eficiência do sistema pneumático

Por este motivo, a força efetiva disponível na aplicação será inferior aos valores teóricos indicados.
